说明：

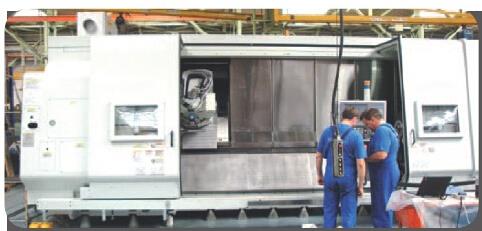

机床的校准(工作面直径达1250mm长度达3000mm)包括纵轴和横轴的俯仰和滚摆测量规程。 测量目标： 机床必须在X-Y方向上准确。因此需要给出带有数值和图形显示的俯仰和滚摆测量报告。 解决方案： 自从机床有了斜床身，2D-ZEROTRONIC测倾传感器和BlueTC安装在机床头部一个结实的水平钢板。因为ZEROTRONIC测倾传感器单元和BlueTC都配有磁铁，因此它们能轻松的安装在平板上。 安装'俯仰滚摆'软件MT-SOFT的电脑直接连接BlueMETER。2D-传感器测量值通过BlueTC无线传输到 BlueMeter。简单和快速的得到了机床俯仰和滚摆轴的测量数据，并且提供了测量的规程。
说明：
机床还未组装前，就需要对组成部件检测，具体主要有检测机床导轨的平行度、直线度、垂直度以及工作台的平面度等等。 当各个部件分别检验合格之后，再将各个部件组装在一起，然后再次的进行检测，如果此时检测情况不好，可能就得把所以部件拆下重新刮研、调整而造成时间及精力的浪费，如果可以准确的将各个部件检验好，那将可以节约更多的时间。 行业目前检测现状 机床导轨的测量仪器一般常有3种： （1）、水平仪； （2）、自准直仪； （3）、激光干涉仪。 这三种仪器主要特点： 气泡式水平仪测量法：操作简单，使用方便，成本低廉；精度较低（20um/m） 数据采集和整理较难，测量水平面内直线度困难。主要应用测量较短导轨垂直面直线度。 自准直仪测量法：精度比水平仪测量法高，但不易达到很高精度 测量范围越大，偏差越大。主要应用中等长度导轨直线度测量。 激光干涉仪测量法：测量距离大，测量速度快，测量精度高，可连续测量和采用微型计算机进行数据处理，显示和打印，抗干扰能力强价格昂贵。主要应用很高精度要求导轨测量。而且，现阶段在中国很多机床行业，应用多的还是用气泡式水平仪，受制于气泡式水平仪的特性，在测量时，主要有以下几个方面的缺点： 1.气泡稳定时间长，而且调整时不能边看边调整，不能随时的观看变化情况。 2.读数必须要在视野的正下方，不然容易产品偏差。 3.测量范围小。 4.精度低，稳定性不好。 5.不能将数据输出，每次测量好后还得进行复杂的计算，容易出错。 6.不能直观的反映机床及其导轨的扭曲变形情况，不利于安装人员快速的调整维修。 Wyler水平仪机床导轨精密测量 在此调整机床时，不能及时的观测到水平仪的读书变化 解决方案 对于目前机床行业的现状并结合各个仪器测量的特点，丹青公司推出了Wyler蓝牙电子水平仪以实现机床的测量，主要有以下几个特点： 1.该水平仪体积小巧，操作方便，读数简单快捷； 2测量精度较高...
说明：
众所周知，机床导轨是机床精度、机床刚性及机床耐久的重要指标之一。 机床还未组装前，就需要对组成部件检测，具体主要有检测机床导轨的平行度、直线度、垂直度以及工作台的平面度等等。 一个轴向运动，包含七项精度：线性位移、垂直面的直线度、水平面的直线度、滚动角、俯仰角、偏摆角和对其他轴的垂直度。总装工作就是对这些误差进行修正，手段就是对导轨进行反复测量、铲刮、研磨或其他机加工等手段。测量手段常选择水平仪、微测表与平尺及角尺的组合、光学自准直仪、激光干涉仪。一个合格的装配工，要能熟练掌握上述工具中的两种。然后，对检测出的误差进行修正，这不是个搭积木的活。 Roll：滚动 精密机床行业导轨几何精度测量应用 pitch：俯仰 精密机床行业导轨几何精度测量应用 yaw：偏摆 精密机床行业导轨几何精度测量应用 对于目前精密机床行业的几何精度测量，Wyler蓝牙电子水平仪以实现机床的测量，主要有以下几个特点： 1.该水平仪体积小巧，操作方便，读数简单快捷； 2测量精度较高，灵敏度可达到0.001mm/m，特别适用于小角度测量、直线度测量、平面度测量、垂直度测量，机床几何误差测量等。 3.测量的读数可在电子显示屏上直接读取，不存在测量读数误。 4.并且还提供了rs485通信接口或者选择蓝牙传输，可与电脑直接进行数据通信完成对测量数据的自动采集和处理，再根据清晰、易懂的图形，针对性的对机床进行调整。 WYLERBLUESYSTEM套装 精密机床行业导轨几何精度测量应用 测量导轨垂直度 精密机床行业导轨几何精度测量应用 测量后，软件直接计算出结果 精密机床行业导轨几何精度测量应用 根据结果，可以快速的对机床进行调整Roll：滚动pitch：俯仰yaw：偏摆 测量导轨垂直度 ...
