电脑CT断层扫描打开了3D测量新领域-家具技术先驱-海蒂诗

日期: 2016-08-09
浏览次数: 648

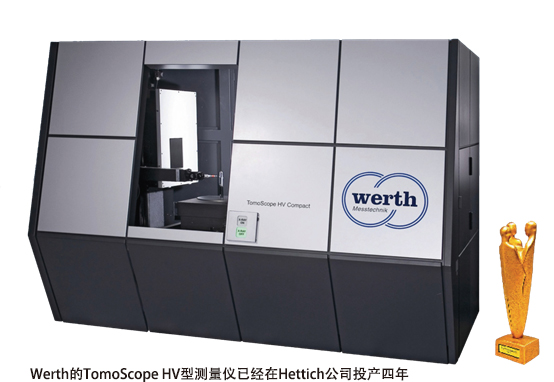

 迈向未来 家具制造商Hettich公司已经将测量设备纳入其业务范围之内了,他们采购了全新的WerthTomoScopeHV型计算机断层扫描测量机。此举在拓展其测量能力的同时还使测量时间大大缩短。 你曾使用过Hettich公司的产品吗?答案是肯定的,只是你还没有发觉,因为其产品大都隐藏在家具的内部。Hettich公司是全球范围内优良的家具产品供应商。这件公司供应诸如:配件、滑轨、铰链、抽屉和其他的一些典型的家具配件或大型家居用品。不管产品的技术含量高低,Hettich公司都是在满足客户的要求为根本。 这家活跃在全球各地的家族企业的总部位于德国Kirchlengern,其计量室,即质量管理部门也位于此地。


电脑CT断层扫描打开了3D测量新领域-家具技术领导者-海蒂诗

计量室负责人ThomasWaschebach说道:近期几年,便利家具的需求增长量大。这就意味着家具制造中将越来越多的使用电子设备,例如:轻质高承载能力结构、噪音小、阻尼优化等。这就要求提高部件的质量,并改善结构和采购相应的设备。测量团队的成员都是具备优良资质的员工,他们都具备测量切削刃口的能力。例如,他们的工作包括原件模型的测量,首件检测,部件的再认证,以及支持客户召回流程。德国Werth是他们长期的合作伙伴。我们在1998年购置了我们创新台Werth测量设备。随着三维测量技术变得越来越重要,我们又着手拓展和优化我们的设备,编写创新套三维检测程序的SevenJutersonke回顾。Hettich公司从Werth采购了一套先进的多传感器测量设备,包括:侧浪产品的ScopeCheck测量仪和FQ型三维全自动测量仪。其无摩擦线性驱动特性能够保证大测量速度和超高部件的检测。这两台设备都配有光学传感器和SP25扫描探头。多传感器设备让大多数部件的测量一次性完成。目前,车间中已经广泛使用这样的测量方法。





电脑CT断层扫描打开了3D测量新领域-家具技术领导者-海蒂诗

例如木料的螺钉清晰可见。

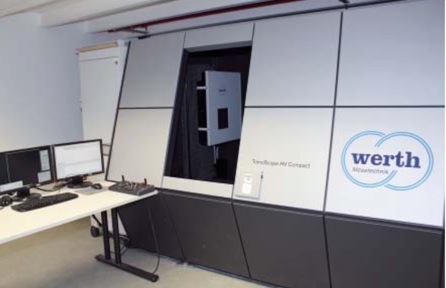

 TomoScope HV复合型测量仪适合测量大尺寸部件。



电脑CT断层扫描打开了3D测量新领域-家具技术领导者-海蒂诗









电脑CT断层扫描打开了3D测量新领域-家具技术领导者-海蒂诗

电脑CT断层扫描打开了3D测量新领域-家具技术先驱-海蒂诗 TomoScope设备让检测数字化,分辨率达到微米级别 新的投资反应了Hettich公司对创新持开放的态度。近期两年,公司已经从Werth购置了带有X射线断层扫描功能的TomoScopeHV复合型坐标测量机。ThomasWaschebach说明了采购这些设备的目的:“TomoScope设备使部件的测量数字化,且分辨率达到微米级别。整个测量流程迅速,简单。还提供了比以前更优良的数据,包括内部轮廓数据。以前想获取这些数据必须花费大量的精力。之后,我们以借助这些数据优化工艺流程和产品质量。 过去两年,具有计算机断层扫描技术的坐标测量设备的应用越来越广泛。占据新产品原始模型的检测。负责Werth所有测量设备的JuterSonke解释其优势:对于新产品,我们大大的减少了从原始部件到批量生产部件的修正时间。他举了一个例子:Hettich公司近期接到了一批塑料硬质螺纹板原始件。公司使用新设备对其进行测量,并生成了偏差着色云图。然后制造工程师按照断层扫描结果对部件进行修正。通过简单的研磨修正之后,部件就没有缺陷了。JuterSonke解释道:如果我们使用普通的测量仪进行测量的话,仅程序的初始化时间就需要1-2天,会重复的进行10次这样的流程。计算机断层扫描技术 2005年,WerthTomoScope200型测量仪问世。其配备了专门用于坐标测量的X射线断层扫描系统。如今,计算机断层扫描技术的应用已经很广泛,测量范围覆盖微型部件和1m长度的部件。光管电压介于130KV-450KV之间。Werth的测量仪专门用于测量传统部件。借助Werth公司的技术,可以把测量精度提高到几微米级别。此外测量仪还可以选配多种光学和接触传感器。 使用断层扫描图像与CAD数模对比,生成偏差着色图像电脑CT断层扫描打开了3D测量新领域-家具技术先驱-海蒂诗 电脑CT断层扫描打开了3D测量新领域-家具技术先驱-海蒂诗 例如木料的螺钉清晰可见。 操作和分析简便 Werth公司的TomoScopeHV复合型测量仪简单,从事测量设备操作的测量工程师AlexanderObert强调:测量部件的时候,我不需要做调整,只要将工件直接放置在定位夹具上即可,定位夹具位于X射线和探测器之间。然后,Obert输入修正参数,时间,精度要求和定义所需图片数量,这些都可以在WinWerth软件的交互界面上完成。之后,他就启动测量程序,几分钟的全自动化运行之后就可以获取标准的塑料部件了。 TomoScopeHV复合型测量仪适合测量大尺寸部件。 电脑CT断层扫描打开了3D测量新领域-家具技术先驱-海蒂诗对于大型部件或微小部件,可以使用控制功能,将局部图像装配整合成完整的高分辨率部件图形数据,”Obert说道。交付给用户的是三维点状云图(STL数据),完整的描述了被测部件内部的轮廓,且可以通过多种手段分析这些数据。 一眼就可以看见缺陷 数据分析是使用CAD数据与测量数据进行对比。用户通过观察偏差着色图,一眼就能清晰地看到缺陷位置。如果需要更多的细节信息,WinWerth软件就能够实现,或者通过测量程序获取。 单方面来讲,数据分析灵活性很高。当然,如果有50100200个特征,可能耗时几个小时。与此同时,测量程序已经开始在后台编写和记录模拟数据。这个程序可以直接开始测量下一个部件。 如果要做更广泛的分析,可以安装WinWerth测量软件的离线工作站,就能执行新的测量任务了。这台工作站布置在其他技术部门就可以,然后输入点状云图数据就行,不需要布置在车间里面。 内部无损分析 TomoScopeHV复合型测量仪的专长是测量复杂的塑料部件。基于大量的数据分析,通过分析尺寸和材料就能生成复杂部分。之前,我们获取机加工和抛光部分的尺寸。” JuterSonke解释说:这会耗费大量的精力,且只有抛光部分才能用作质量保证。如今,不需要额外的测量步骤,我们可以测量任意数量的横截面。借助数据处理技术,轻松实现。不仅能够获取几乎所有的尺寸,同时还能发现塑料件和模具中的空穴缺陷。基于如此准确的结果,可以大大地优化形状和注塑参数。 此外,X射线断层扫描测量仪能够测量装配完成的部件。其无损检测功能避免了拆解部件,并且能找到缺陷源头。通过TomoScope测量仪和WinWerth,可以扫描装配体内部,直接找到问题所在的地方。拆解探测往往会遗漏缺陷。这种技术极大的提高了效率。 JuterSonke指出选择Werth的理由有这些:设备性能很出色;我们提供长期的技术支持;WinWerth软件的能力。这些是我们赖以生存的根本。电脑CT断层扫描打开了3D测量新领域-家具技术先驱-海蒂诗 SvenJutersonke正在演示将工件放置在夹具上,操作很简单。 AlexanderObert演示用WinWerth软件进行尺寸数据分析。 Hettich-家具技术公司 Hettich公司是家具公司之一,拥有雇员6000多人。它是一个的家族企业,在德国、美国、西班牙、杰克、印度、中国生产,客户遍布全球38个国度。主要从事铰链、抽屉导轨系统、滑动门和多种连接件的生产与销售。Hettich公司对其产品的定位是实用、品质、舒适。其客户包括家具厂商和家居用品厂商,它还提供纯手工制造和定制化服务。
