Trimos 新型 A-系列关节臂可以进行快速准确的3D测量。

A-系列关节臂依据ISO10360-2标准，可以对大、小尺寸部件进行质量控制、检查和验证。由于拥有坚固的碳纤维结构，所有的机型都很轻便且易于操作.可以根据需求选择A4，A5，A6，A7，A8或者A9机型。

•  • 测量范围从250 mm到9000 mm

•  • 便携式测量仪

•  • 容易使用

•  • 符合ISO 10360-2 标准5轴, 6 轴或7轴

•  • 电磁制动

•  • 关节臂具有平衡机构，测量无死角，可随意旋转，无测量缺失空间

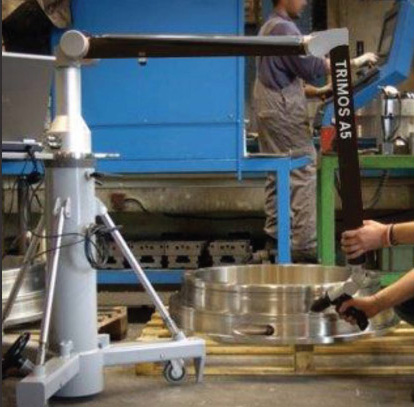

A4, A5 , A6

A4, A5 ,A6 是 Trimos的入门型号，它们的主要特征是准确、稳定、可靠。A4关节臂采用6轴结构。它包含所

有基本功能，测量范围1800mm到3200mm.

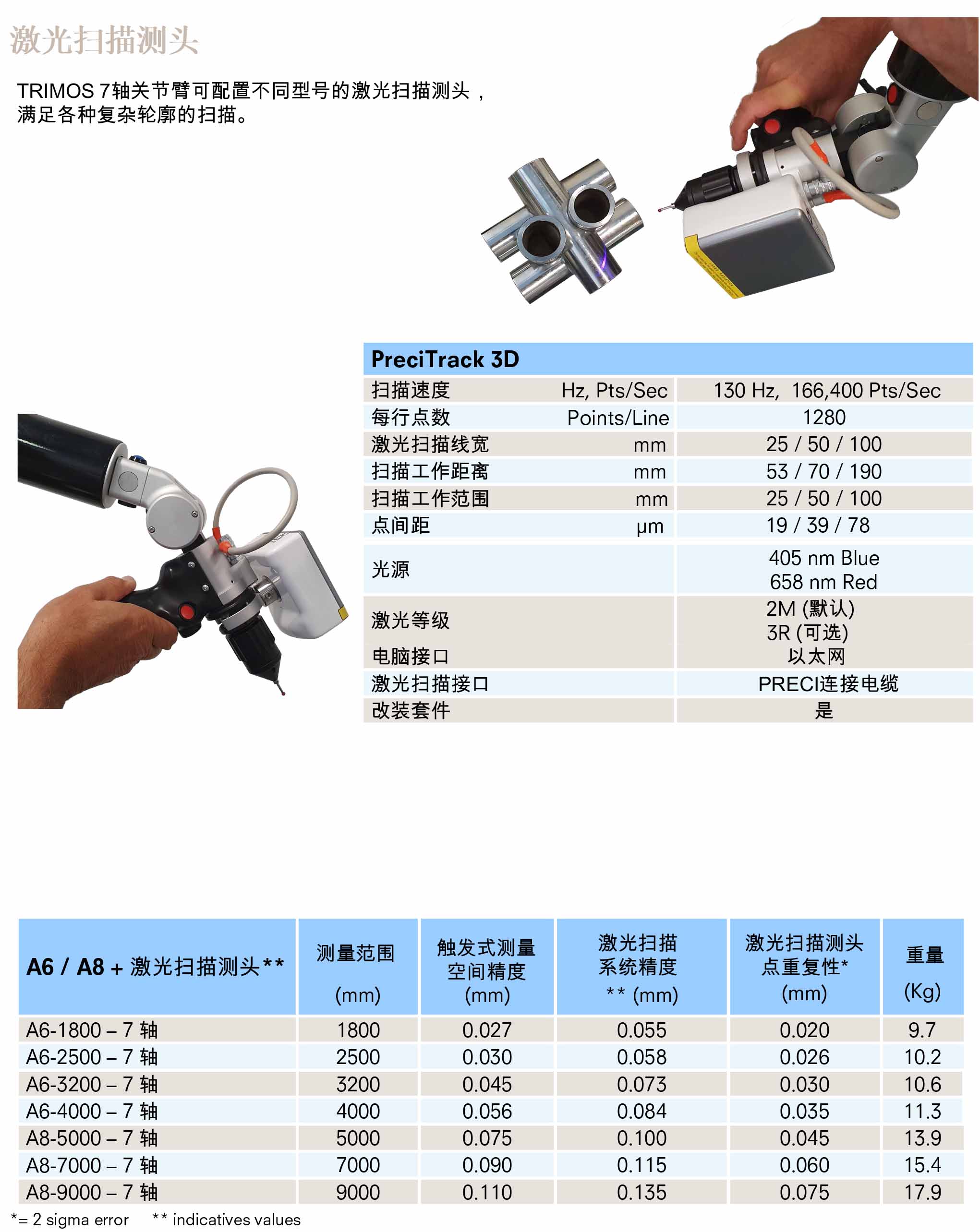

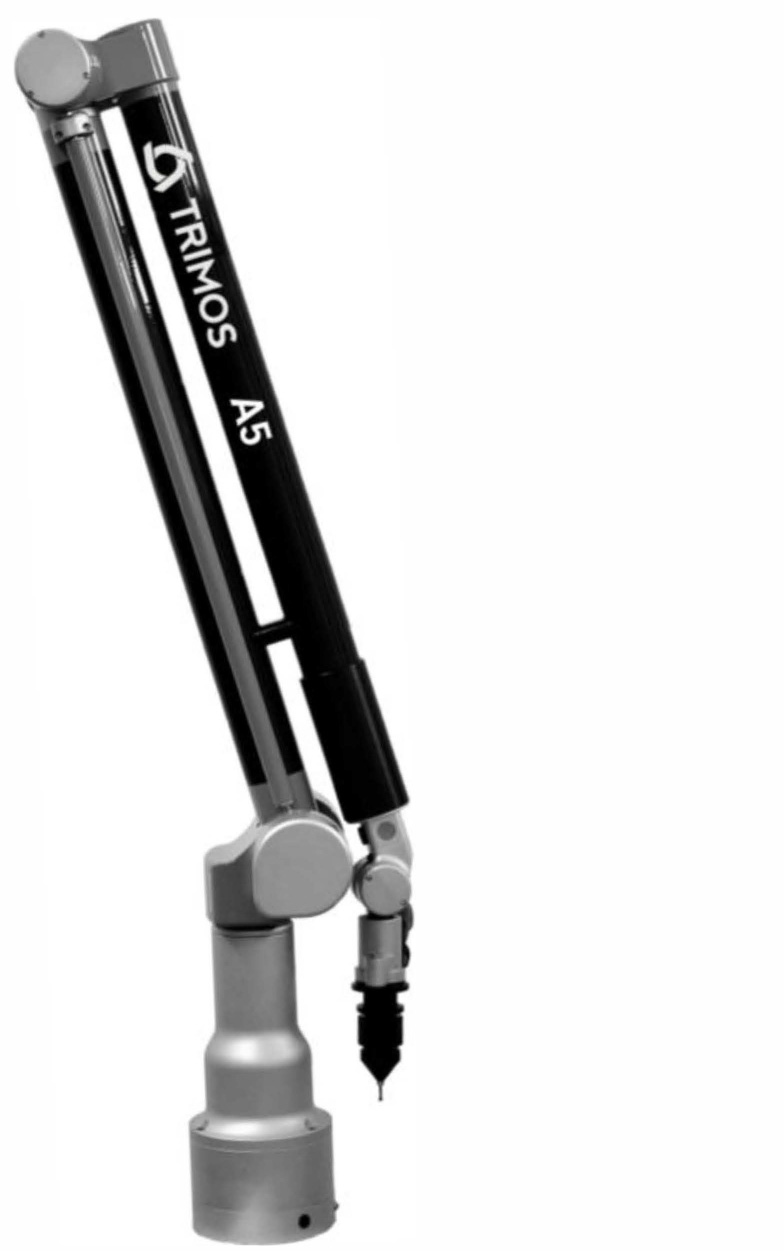

A5和A6关节臂采用6 轴或7 轴结构， 测量范围从1800mm到4000mm.它们可以配备激光扫描测头以进行点云测量或逆向工程.A5和A6关节臂还配备了电磁制动装置以防止意外掉落.

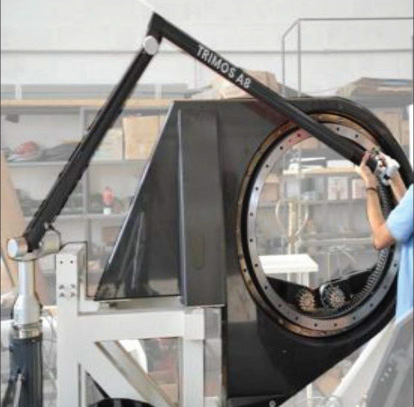

A7 ,A8

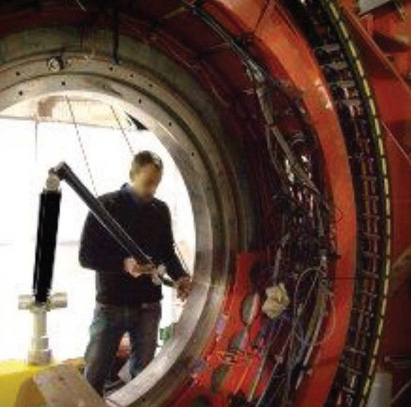

如果需要测量较大较重的工件,你可以选择A7或A8.不需要移动零件, 将A7或A8放在工件上可以快速灵活的测量出所需数据.A7和A8机型关节臂可以在9m的测量范围上保证0.1mm的测量精度.这是源自于大量大尺寸的测量经验.

A7和A8关节臂第二轴标配电磁制动装置，该装置可以允许操作者将关节臂锁定在需要的高度，使关节臂使用起来更加舒适.

A9

A9是一台全新概念的5轴便携式关节臂测量机,使用5轴可以得到极高

的精度并且更加容易接近工件。A9适用于质量控制或其他需要接触

式测头的高精度测量需求.

A9轻便且易于操作,平衡系统使关节臂的移动平滑.当需要方便

快捷且高精度的接触式测量，A9是你的理想选择.A9独特的设计使

它可以沿工件外轮廓进行测量，这是其他CMM不具备的功能.

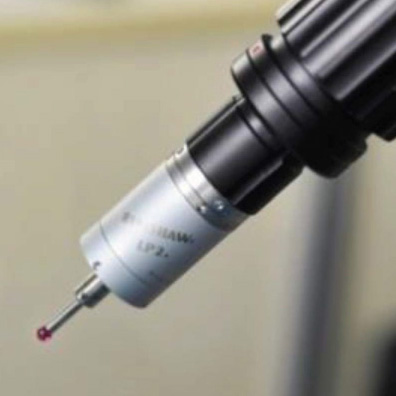

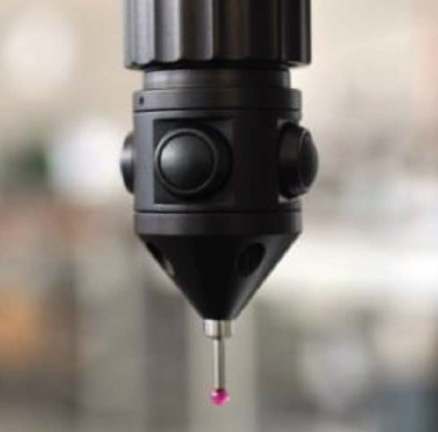

硬测头

硬测头是标配测头,可以选配不同球径的测头.采点时需要测针顶端测球与零件保持接触然后按下测头上的触发按钮.在保证精度的前提下,测针的测球直径是1mm,测针建议长度是100mm.

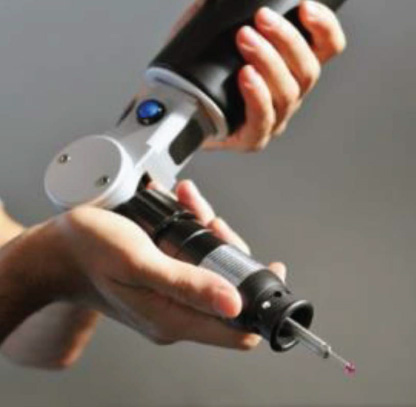

浮动测头

这是一个靠铝环上弹簧驱动的刚性机械测头，测量由接

触触发.测力控制系统可避免在零件上施加不受控制的测

力，使精度和重复性提高. 控制环与测头分离以避免操作者的手温影响测量精度.
